應變式壓力傳感器彈性體材料有哪些

發布時間:2025-02-20 08:17人氣:

應變式壓力傳感器的彈性體材料直接決定了其測量精度、穩定性、抗干擾能力及適用環境。以下是常見的壓力傳感器彈性體材料及其關鍵差異分析,結合應用場景提供選型建議:

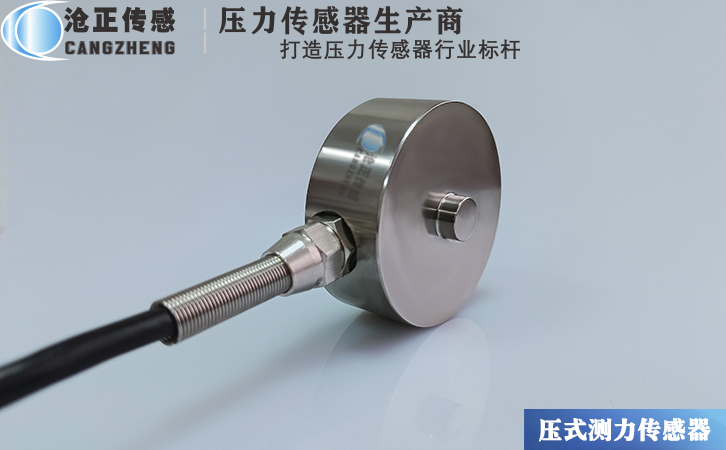

滄正微型壓力傳感器CAZF-Y20A


一、常用壓力傳感器彈性體材料及性能對比

材料類型 典型牌號 彈性模量 (GPa) 熱膨脹系數 (10??/℃) 抗疲勞極限 (MPa) 優缺點 典型應用場景
不銹鋼 17-4PH、304 190~200 12~17 500~600 :耐腐蝕、抗蠕變;:密度高、動態響應較慢 工業稱重、過程控制
合金鋼 40CrNiMoA、4340 210~220 11~13 800~1000 :高強度、耐沖擊;:需防銹處理 起重機、沖壓機力監測
鋁合金 7075-T6、6061 68~72 23~24 150~200 :輕量化、高導熱;:蠕變率高、易腐蝕 無人機載荷、便攜儀器
鈦合金 TC4(Ti-6Al-4V) 110~120 8.6~9.2 600~800 :高比強度、耐腐蝕;:成本高、加工難度大 航空航天、醫療設備
陶瓷 Al?O?、Si?N? 300~400 3~5 無疲勞極限(脆性) :超高剛度、耐高溫;:脆性大、難加工 高溫反應釜、半導體制造
鈹銅合金 C17200 130~140 16.5 400~500 :彈性滯后小、抗松弛;:鈹毒性(需防護) 高精度動態傳感器
鎳基合金 Inconel 718 200~210 11.8~13.5 700~900 :耐高溫(650℃)、抗蠕變;:成本極高 航空發動機、核工業


二、關鍵性能差異分析

  1. 剛性與靈敏度
    高彈性模量材料(陶瓷/合金鋼):形變量小Δ?=????

      • ,適合大量程(>10kN)和高剛度場景。

      • 低彈性模量材料(鋁合金):靈敏度高(應變更大),適用于小量程(<1kN)和高精度測量。

    1. 溫度穩定性

      • 低熱膨脹材料(鈦合金/陶瓷):溫度每變化10℃導致的附加形變僅0.5~1 μm/m,適合寬溫環境(-50℃~300℃)。

      • 高熱膨脹材料(鋁合金):需采用溫度補償電路,否則熱誤差可達0.1% FS/℃。

    2. 動態特性

      • 輕質材料(鋁合金/鈦合金):固有頻率高(10~50 kHz),適合動態力測量(如振動臺、沖擊試驗)。

      • 高密度材料(不銹鋼/合金鋼):固有頻率低(1~5 kHz),適用于靜態或低頻負載。

    3. 環境適應性

      • 耐腐蝕性:鈦合金 > 不銹鋼(316L) > 鎳基合金 > 鋁合金(需陽極氧化)。

      • 抗過載能力:合金鋼(200% FS) > 不銹鋼(150% FS) > 鋁合金(120% FS)。

    滄正拉壓力傳感器CAZF-LY34

    • 三、選型策略與場景適配

      1. 工業自動化(高負載、抗沖擊)

        • 材料:40CrNiMoA合金鋼

        • 理由:屈服強度≥1000 MPa,抗沖擊過載達200% FS,適合沖壓機、注塑機。

      2. 實驗室精密測量(高靈敏度、低蠕變)

        • 材料:鈹銅合金(C17200)

        • 理由:彈性滯后<0.01% FS,蠕變率<0.005% FS/年,適合微力測量(0.1~100 N)。

      3. 高溫/腐蝕環境(化工、能源)

        • 材料:Inconel 718或Si?N?陶瓷

        • 理由:耐溫>600℃,抗腐蝕氣體(H?S、Cl?),適用于煉油廠、地熱井。

      4. 醫療/生物兼容場景

        • 材料:TC4鈦合金或316L不銹鋼

        • 理由:通過ISO 10993生物相容性認證,耐體液腐蝕(如手術機器人觸覺反饋)。



      四、制造工藝影響

      1. 熱處理優化

        • 合金鋼:調質處理(淬火+回火)提升疲勞極限至800 MPa,延長動態壽命至10?次循環。

        • 不銹鋼:固溶處理(1050℃水淬)消除殘余應力,減少加工形變誤差至±0.02 mm。

      2. 表面處理技術

        • 鋁合金:硬質陽極氧化(膜厚25 μm,硬度HV400),耐磨性提升5倍。

        • 鈦合金:微弧氧化生成TiO?陶瓷層,耐蝕性提高10倍,適用于海洋環境。

      3. 精密加工要求

        • 輪輻式結構:數控磨削保證輻條厚度公差±0.005 mm,降低偏載誤差至0.05% FS。

        • 薄膜應變區:激光雕刻形成均勻應變集中區,靈敏度一致性達±0.1%。



      五、新興材料趨勢

      1. 碳纖維復合材料

        • 優勢:比剛度(E/ρ)是鋼的5倍,熱膨脹系數接近零,適合航空航天超輕量化壓力傳感器

        • 挑戰:各向異性需定制鋪層設計,成本為不銹鋼的8~10倍。

      2. 金屬玻璃(非晶合金)

        • 優勢:無晶界缺陷,彈性極限達2%,疲勞壽命為傳統金屬的100倍,適合MEMS微力傳感器。

        • 應用:細胞力學測量、納米壓痕儀。


      六、失效案例與改進方向

      • 案例:某汽車測試臺壓力傳感器因鋁合金蠕變導致年漂移0.2% FS。
        改進:替換為17-4PH不銹鋼并優化散熱,年漂移降至0.02% FS。

      • 案例:海洋平臺壓力傳感器因氯離子腐蝕失效。
        改進:采用TC4鈦合金+微弧氧化涂層,壽命從2年延長至10年。


      滄正壓力傳感器CAZF-Y51

      應變式測力傳感器的彈性體材料選擇需綜合考量量程、精度、環境、成本四大維度:

      • 不銹鋼/合金鋼:工業重載首選,平衡成本與性能;

      • 鈦合金/陶瓷:極端環境(腐蝕/高溫)的終極解決方案;

      • 鋁合金/鈹銅:輕量化與高靈敏度的理想選擇。
        未來,隨著復合材料與先進制造工藝的發展,彈性體將向更高比剛度、更低熱漂移、更長疲勞壽命的方向演進。
